Latar Belakang
Pada Cisco Devices, VTP (VLAN Trunking Protocol) mempertahankan konsistensi konfigurasi VLAN di seluruh jaringan. VTP menggunakan Layer 2 frame bagasi untuk mengelola penambahan, penghapusan, dan nama dari VLAN pada seluruh jaringan dasar dari saklar terpusat dalam mode server VTP. VTP bertanggung jawab untuk sinkronisasi informasi VLAN dalam satu domain VTP dan mengurangi kebutuhan untuk mengkonfigurasi informasi VLAN yang sama pada setiap switch.
VTP meminimalkan inkonsistensi konfigurasi mungkin timbul jika ada perubahan. Inkonsistensi ini dapat mengakibatkan pelanggaran keamanan, karena VLAN dapat lintas menghubungkan ketika duplikasi nama digunakan. Mereka juga bisa menjadi internal terputus ketika mereka dipetakan dari satu jenis LAN yang lain, misalnya, Ethernet ke ATM LANE ELANs atau FDDI 802,10 VLAN. VTP menyediakan skema pemetaan yang memungkinkan trunking mulus dalam jaringan menggunakan teknologi media campuran.
Pengertian
VTP adalah Cisco protokol khusus yang menyebar definisi Virtual Local Area Network ( VLAN ) pada jaringan area lokal secara keseluruhan. Untuk melakukan ini, VTP membawa informasi VLAN untuk semua switch dalam domain VTP. Iklan VTP dapat dikirim melalui ISL , 802.1Q , IEEE 802,10 dan batang LANE. VTP tersedia di sebagian besar Cisco Catalyst produk Family. Menggunakan VTP, setiap Beralih Catalyst Keluarga mengiklankan berikut pada port batangnya:
VTP memberikan manfaat sebagai berikut:
- Konfigurasi VLAN konsistensi di jaringan
- skema pemetaan yang memungkinkan VLAN untuk menjadi berbatang atas media campuran
- pelacakan akurat dan pemantauan VLAN
- pelaporan dinamis VLAN ditambahkan di seluruh jaringan
- Plug-and-play konfigurasi saat menambahkan VLAN baru
Tujuan
Membuat Vlan Sekaligus hanya dengan satu Switch, akan tetapi kita harus membuat vtp domain-nya terlebih dahulu.
Peralatan
1. 3 Switch
2. 2 Kabel Crossover
Langkah-langkah
Pertama kita desai topologi seperti berikut:
 |
| Topology |
Kemudian kita ganti display name dan hostname dari Switch :
Switch 1 - Server
Switch 2 - Transparent
Switch 3 - Client
Caranya:

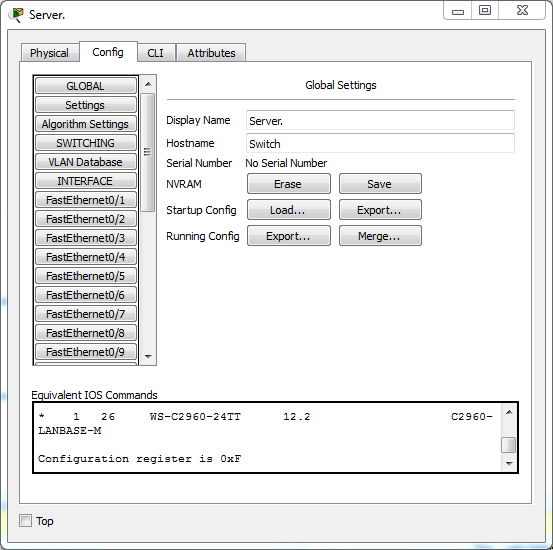

Display Name
 |
| Gambar 1 |
Hostname
Switch>en
Switch#conf t
Switch( config)#hostname Server
Switch>enSwitch#conf tSwitch( config)#hostname Transparent
Switch>enSwitch#conf tSwitch( config)#hostname Client
Kemudian kita membuat domain-nya dulu dengan cara mengetikan perintah:
Switch 1 (Server)
Server(config)#vtp domain aminsaga
Server(config)#vtp password cisco
Server(config)#vtp mode server
Server(config)#int fa0/1
Server(config-if)#switchport mode trunk
--------------------------------------------------------------------------------------------------------------------------
Switch 2 (Transparent)
Transparent(config)#vtp domain aminsaga
Transparent(config)#vtp password cisco
Transparent(config)#vtp mode transparent
Switch 3 (Client)
Client(config)#vtp domain aminsaga
Client(config)#vtp password cisco
Client(config)#vtp mode client
Verifikasi Server
Membuat Vlan di Server
--------------------------------------------------------------------------------------------------------------------------
Switch 1 (Server)
Server(config)#vtp domain aminsaga
Server(config)#vtp password cisco
Server(config)#vtp mode server
Server(config)#int fa0/1
Server(config-if)#switchport mode trunk
--------------------------------------------------------------------------------------------------------------------------
Switch 2 (Transparent)
Transparent(config)#vtp domain aminsaga
Transparent(config)#vtp password cisco
Transparent(config)#vtp mode transparent
Server(config)#int range fa0/1-2
Server(config-if)#switchport mode trunk
--------------------------------------------------------------------------------------------------------------------------Switch 3 (Client)
Client(config)#vtp domain aminsaga
Client(config)#vtp password cisco
Client(config)#vtp mode client
Server(config)#int fa0/2
Server(config-if)#switchport mode trunk
--------------------------------------------------------------------------------------------------------------------------Verifikasi Server
Membuat Vlan di Server
--------------------------------------------------------------------------------------------------------------------------
Server(config)#vlan 10
Server(config-vlan)#name TKJ
Server(config-vlan)#exit
Server(config)#vlan 20
Serverconfig-vlan)#name RPL
Server(config-vlan)#exit
--------------------------------------------------------------------------------------------------------------------------
Verifikasi Vlan di Client
--------------------------------------------------------------------------------------------------------------------------
Hasil
Dari gambar diatas, vlan yang dibuat di server tadi otomatis terdeteksi ke Switch Client, inilah kelebihan VTP Server, kita tidak usah membuat vlan di switch satu-persatu, kita cukup membuat di Server.
--------------------------------------------------------------------------------------------------------------------------
Referensi
id.wikipedia.org
