Cara Install Mikrotik Di GNS3

 Latar Belakang

kali ini saya akan share cara untuk Install Mikrotik di GNS3 menggunakan VirtualBox untuk membuat Mikrotik packet Tracer :D. Kenapa VirtualBox? kok gak pakai Qemu saja yang enteng? Jawabannya adalah karena lebih mudah. Jadi lebih enak kalau pakai yang lebih mudah kan daripada langsung ke yang susah.

Oke langsung saja kita mulai Cara Install dan Setting Mikrotik di GNS3 menggunakan VirtualBox. tapi sebelumnya, kita pahami dulu definisi dari masing bahan kemudian kita siapkan dulu alat dan bahannya berikut ini :

Pengertian

MikroTik adalah perusahaan kecil berkantor pusat di Latvia, yang dibentuk oleh John Trully dan Arnis Riekstins.

Pada tahun 1996 John dan Arnis memulai dengan sistem Linux dan MS DOS yang dikombinasikan dengan teknologi Wireless LAN (W-LAN) Aeronet berkecepatan 2Mbps di Moldova. Barulah kemudian melayani lima pelanggannya di Latvia, karena ambisi mereka adalah membuat satu peranti lunak router yang handal dan disebarkan ke seluruh dunia. Prinsip dasar MikroTik bukan membuat Wireless ISP (WISP), tapi membuat program router yang handal dan dapat dijalankan di seluruh dunia. Hingga kini, MikroTik telah melayani sekitar empat ratusan pelanggannya.
Linux yang mereka gunakan pertama kali adalah Kernel 2.2 yang dikembangkan secara bersama-sama dengan bantuan 5 - 15 orang staf R&D Mikrotik yang sekarang menguasai dunia routing di negara-negara berkembang. Selain staf di lingkungan Mikrotik, menurut Arnis, mereka merekrut juga tenaga-tenaga lepas dan pihak ketiga yang dengan intensif mengembangkan Mikrotik secara maraton.

GNS3 (Graphical Network Simulator)

Grafis Network Simulator-3 adalah jaringan lunak emulator pertama kali dirilis pada tahun 2008.  Hal ini memungkinkan kombinasi perangkat virtual dan nyata, digunakan untuk mensimulasikan jaringan yang kompleks. Menggunakan Dynamips software emulasi untuk mensimulasikan Cisco IOS . GNS3 digunakan oleh banyak perusahaan besar termasuk Exxon , Walmart , AT & T dan NASA , dan juga populer untuk persiapan jaringan ujian sertifikasi profesional. Pada tahun 2015, perangkat lunak telah diunduh 11 juta kali.
Winbox
Winbox adalah utilitas kecil yang memungkinkan administrasi Mikrotik RouterOS menggunakan GUI cepat dan sederhana. Ini adalah Win32 biner asli, tetapi dapat dijalankan di Linux dan MacOS (OSX) menggunakan Wine.
Semua fungsi antarmuka Winbox adalah sedekat mungkin ke konsol fungsi, itu sebabnya tidak ada bagian Winbox di manual.
Beberapa konfigurasi kritis canggih dan sistem yang tidak mungkin dari winbox, seperti perubahan alamat MAC pada sebuah antarmuka.
Virtualbox
Oracle VM VirtualBox adalah perangkat lunak virtualisasi, yang dapat digunakan untuk mengeksekusi sistem operasi "tambahan" di dalam sistem operasi "utama". Sebagai contoh, jika seseorang mempunyai sistem operasi MS Windows yang terpasang di komputernya, maka seseorang tersebut dapat pula menjalankan sistem operasi lain yang diinginkan di dalam sistem operasi MS Windows.

Alat/Bahan

1. Download GNS3. Silakan download GNS3 v1.2.3 disini (Pada Tutorial ini saya menggunakan GNS3 versi 1.2.3, jika menggunakan versi berbeda mungkin cara dan menu nya juga berbeda) atau bisa langsung download versi terbaru di web nya gns3.com.

2. Download VirtualBox. Silakan download di virtualbox.org.

3. Download image Mikrotik RouterOS di VirtualBox. Silakan sediakan sendiri file image RouterOS dan lisensi nya. Atau kalau tidak punya bisa download disini.

4. Download Winbox Mikrotik disini

Setelah Alat dan bahannya sudah kita siapkan kali ini kita akan terjun kelapangan:

Maksud Dan Tujuan

Menginstal Mikrotik dengan metode virtualisasi menggunakan GNS3

Langkah-langkah:

1. Klik kanan pada installer GNS3, Run as Administrator

2. Klik Next, Next, Accept, Install.

3. Installer akan meminta untuk menginstall WinpCap secara otomatis. Install WinpCap sampai selesai.

4. Installer juga akan minta download dan install Wireshark secara otomatis. Anda bisa cancel proses ini, tapi saya sarankan untuk lanjut install wireshark sampai selesai.

5. Installer kembali meminta download dan install Solarwinds secara otomatis. Anda juga bisa cancel proses ini, tapi saya sarankan untuk lanjut install Solarwinds sampai selesai

6. Setelah selesai, klik next dan Finish. Akan muncul jendela GNS3 seperti berikut ini.

tampilan GNS3

Langkah-langkah Install Mikotik di Virtualbox:

1. Install VirtualBox.

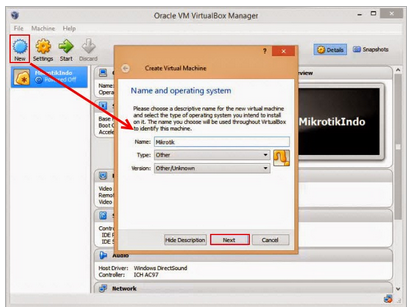

2. Tambahkan image RouterOS Mikrotik ke VirtualBox VM. Klik New.

3. Isikan size RAM secukupnya, misalnya 256 MB

4. Isikan size harddisk secukupnya, misalnya 750 MB.

5. Masukkan file image RouterOS Mikrotik. Klik kanan --> Settings --> Storage --> empty --> Choose a virtual CD/DVD disk file.

6. Pilih file image (iso) RouterOS.

7. Setting Network ke host-only adapter.

8. Start VM nya.
9. Install RouterOS Mikrotik nya. Langkah-langkah nya silakan lihat disin.
Cara install mikrotik di virtualbox

Langkah-langkah Integrasi Mikrotik ke GNS3 Menggunakan Virtualbox
1. Buka GNS3 --> klik Edit --> Preferences --> VirtualBox --> Cek Path to VBoxManage. Kalo path nya kosong atau ngaco, klik browse untuk nyari file nya.

2. Path yang benar ada di C:\Program Files\Oracle\VirtualBox\VBoxManage.exe
Kalo sudah klik Apply.

3. Masuk ke menu VirtualBox VM --> New --> pilih Mikrotik VM dari VM list --> Finish. Kalo loading list nya lama, cancel aja terus coba lagi.

4. Mikrotik VM akan muncul, kemudian kita bisa rubah simbol Mikrotik nya dengan klik kanan --> Change Symbol --> Pilih Symbol nya --> Ok

5. Kalo sudah, klik OK pada Preferences. Masuk ke lembar kerja. Buka tab yang berisi 4 simbol --> Cari Mikrotik --> Drag and Drop ke lembar kerja.

6.  Klik kanan pada Mikrotik --> Configure --> Mikrotik --> tab Network --> Tambahkan Adapter jika perlu. Kita dapat menambahkan jumlah adapter yang akan menambah juga jumlah interface ether di Mikrotik. Klik OK.

7. Sekarang kita bisa masukkan perangkat lain ke lembar kerja. Kemudian hubungkan semua perangkat itu dengan menu add a link.

8. Selanjutnya, nyakalan Mikrotik VM nya --> klik kanan Start.

9. Tampilan jendela VirtualBox Mikrotik VM akan muncul. Silakan login dan setting Mikrotik nya.

Selesai,

Hasil

Kita sudah dapat menginstal Mikrotik menggunakan Virtualbox dan GNS3.
