Oke teman-teman setelah kita belajar RIP Versi 1 kali ini kita kan belajar RIP Versi 2 (RIPv2). Sebelum itu kita pahami dulu sejarah dari RIPv2.
--------------------------------------------------------------------------------------------------------------------------
RIPv2???
Menurut wikipedia RIP versi 2 (RIPv2) dikembangkan pada tahun 1993 dan standar terakhir pada tahun 1998. Ini termasuk kemampuan untuk membawa informasi subnet, sehingga mendukung Classless Inter-Domain Routing (CIDR). Untuk menjaga kompatibilitas, maka batas hop dari 15 tetap. RIPv2 memiliki fasilitas untuk sepenuhnya beroperasi dengan spesifikasi awal jika semua protokol Harus Nol bidang dalam pesan RIPv1 benar ditentukan. Selain itu, aktifkan kompatibilitas fitur memungkinkan interoperabilitas halus penyesuaian.
Dalam upaya untuk menghindari beban yang tidak perlu host yang tidak berpartisipasi dalam routing, RIPv2 me-multicast seluruh tabel routing ke semua router yang berdekatan di alamat 224.0.0.9, sebagai lawan dari RIP yang menggunakan siaran unicast. Alamat 224.0.0.9 ini berada pada alamat IP versi 4 kelas D (range 224.0.0.0 - 239.255.255.255). Pengalamatan unicast masih diperbolehkan untuk aplikasi khusus. (MD5) otentikasi RIP diperkenalkan pada tahun 1997. RIPv2 adalah Standar Internet STD-56.
--------------------------------------------------------------------------------------------------------------------------
Tujuan
Menghubungkan 4 Klas Ip yang berbeda.
--------------------------------------------------------------------------------------------------------------------------
Alat-alat/Bahan
1. 2 PC
2. 3 Router
3. 4 Kabel CrossOver
--------------------------------------------------------------------------------------------------------------------------
Langkah-langkah:

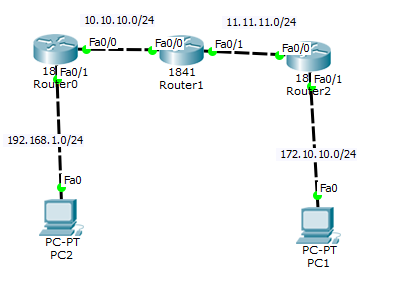

pertama, anda buat topologi seperti berikut:

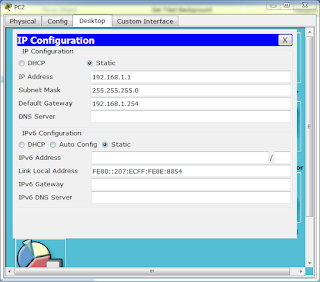

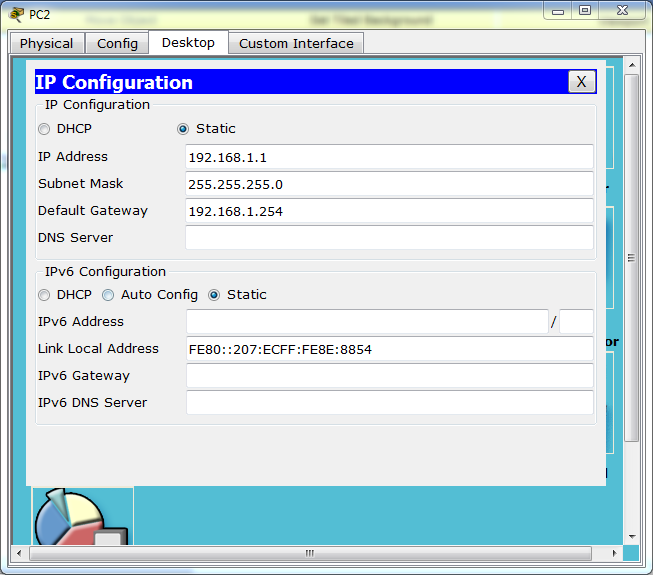

kemudian setting ip address masing-masing PC dulu.
Caranya:
--------------------------------------------------------------------------------------------------------------------------
Setelah kita setting Ip address PC, kali ini kita akan konfigurasi Ip address masing-masing Router.
--------------------------------------------------------------------------------------------------------------------------
Router 0
Router>enRouter#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 10.10.10.1 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip add 192.168.1.254 255.255.255.0
Router(config-if)#no sh
--------------------------------------------------------------------------------------------------------------------------
Router 1
Router>en
Router#conf t
Router(config)#int fa0/0
Router(config-if)#ip add 10.10.10.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#exit
Router(config)#int fa0/1
Router(config-if)#ip add 11.11.11.1 255.255.255.0
Router(config-if)#no sh
--------------------------------------------------------------------------------------------------------------------------
Router 2
Router>en
Router#conf t.
Router(config)#int fa0/0
Router(config-if)#ip add 11.11.11.2 255.255.255.0
Router(config-if)#no sh
Router(config-if)#ex
Router(config)#int fa0/1
Router(config-if)#ip add 172.10.10.1 255.255.255.0
Router(config-if)#no sh
--------------------------------------------------------------------------------------------------------------------------
Konfigurasi RIPv2 (Routing Information Protocol Versi2)
--------------------------------------------------------------------------------------------------------------------------
Router 0
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.10.10.0
Router(config-router)#network 192.168.1.0
Router(config-router)#network 11.11.11.0
Router(config-router)#net 172.10.10.0
Router(config-router)#no auto-summary
Router(config-router)#end
--------------------------------------------------------------------------------------------------------------------------
Router 1
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.10.10.0
Router(config-router)#network 192.168.1.0
Router(config-router)#network 11.11.11.0
Router(config-router)#net 172.10.10.0
Router(config-router)#no auto-summary
Router(config-router)#end
--------------------------------------------------------------------------------------------------------------------------
Router 2
Router(config)#router rip
Router(config-router)#version 2
Router(config-router)#network 10.10.10.0
Router(config-router)#network 192.168.1.0
Router(config-router)#network 11.11.11.0
Router(config-router)#net 172.10.10.0
Router(config-router)#no auto-summary
Router(config-router)#end
--------------------------------------------------------------------------------------------------------------------------
Note! Konfigurasi semua router sama saja, perbedaan dari RIPv1 tidak ada "version 2" pada saat konfigurasi.
--------------------------------------------------------------------------------------------------------------------------
Kemudian Coba tes Ping!!!. dari PC0 ke PC1. Jika Failed Coba terus sampai Success
-------------------------------------------------------------------------------------------------------------------------
Hasil
Kita sudah bisa konfigurasi RIPv2 dengan sukses.
-------------------------------------------------------------------------------------------------------------------------
Referensi
id.wikipedia.org
